LZK新購置精密軸承終加工設備簡介
發布時間：2023-07-11
瀏覽量：3176次
一、超精研簡介
1.超精研的定義
在良好的潤滑冷卻條件下，用細粒度的磨具(油石)對工件施加很小的壓力，并在垂直于工件旋轉方向，對以一定速度旋轉的工件做快而短促的往復振蕩運動的一種光整加工方法。
2.超精研的作用
在滾動軸承制造過程中，超精是軸承套圈加工的最后一道工序，它對于減小或消除磨加工遺留的圓形偏差，修正溝道的形狀誤差；細化其表面粗糙度，改善表面物理機械性能，有效減小溝道的波紋度，降低軸承的振動噪聲，提高軸承的壽命，有著重要作用。
二、LZK超精機設備

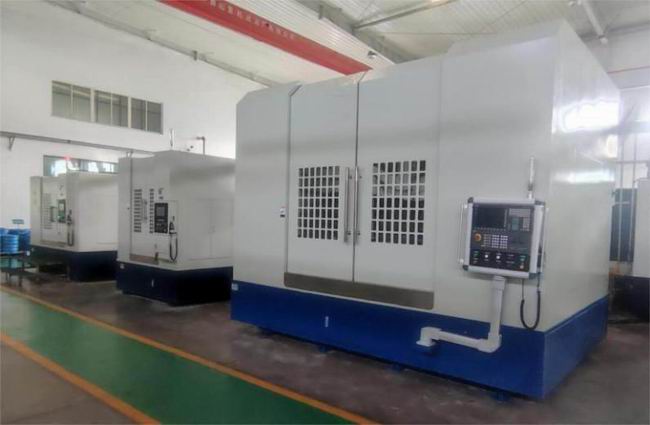

近期，LZK新購置超精機設備四臺，用于大型、特大型精密軸承的終加工。加工尺寸范圍覆蓋φ200-φ1800，可用于軸承溝道、滾、擋邊等的加工。在同規模、同類型軸承企業中，配置達到頂級。

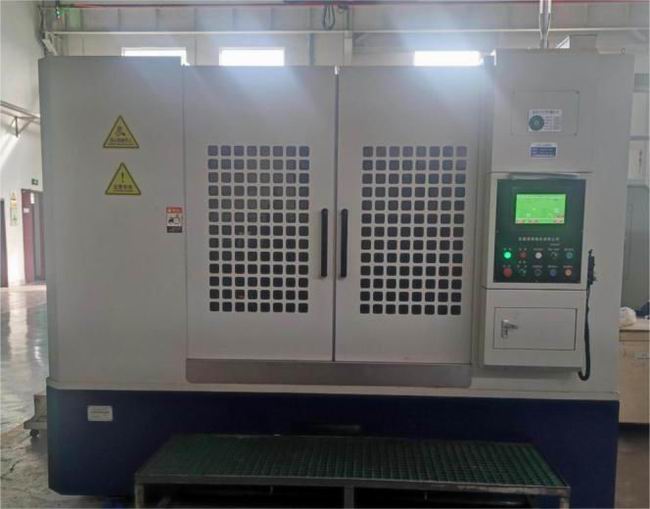

1.數控軸承溝道超精機
加工類型:加工深溝球軸承、角接觸球軸承、四點接觸球軸承的內外溝道
加工范圍:外徑:φ200-600mm以下，工件寬度15-200mm，溝曲率R≤100mm，工件最大重量500kg
加工精度:粗糙度Ra≤0.05um
2.數控軸承溝道超精機
加工類型:加工深溝球軸承、角接觸球軸承、四點接觸球軸承的內外溝道
加工范圍:套圈外徑:600-1200mm，工件寬度50-250mm，溝曲率R≤100mm，工件最大重量500kg
加工精度:粗糙度Ra≤0.05um

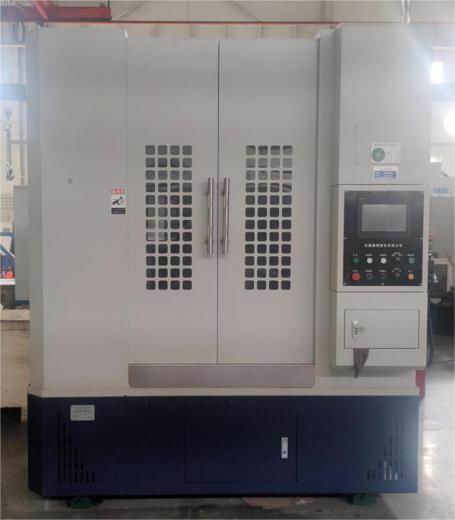

3.數控軸承滾道超精機
加工類型:加工圓柱滾子軸承、圓錐滾子軸承的內外滾道
加工范圍:套圈外徑:φ260～φ600mm，工件內徑220-540mm，工件高度25-200mm，工件最大重量500kg
加工精度:粗糙度Ra≤0.05um

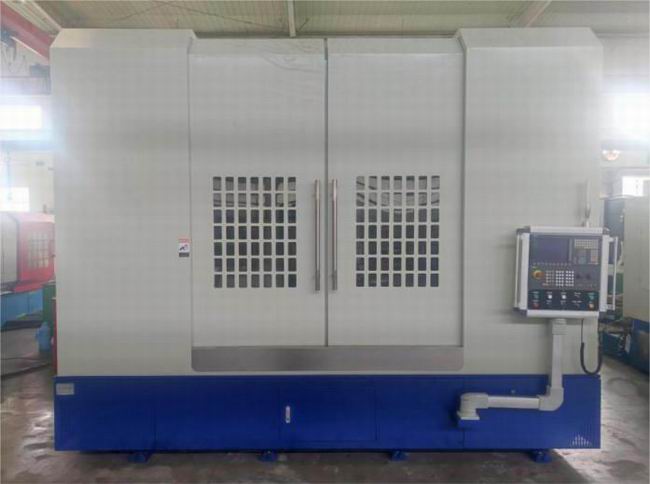

4.數控多功能軸承超精機
加工類型:加工圓錐軸承內、外圈的滾道、內圈擋邊，圓柱軸承內、外圈的滾道、擋邊，球軸承內、外圈的溝道、調心滾子軸承內圈滾道
加工范圍:外徑φ600～φ1600mm，工件寬度30～500mm，圓錐軸承最大角度40°，工件最大重量2000Kg
加工精度:粗糙度Ra≤0.10um
